Линия дезодорации
Дезодорация растительного масла – важный и необходимый тенологический путь для достижения лучших качественных показателей масла. Запах и вкус масла определяется благодаря веществу, имеющему название «одорант». Линии дезодорации используются для очистки масла от «одорантов» – веществ, влияющих на вкус и запах продукта.
Назначение технологической линии
Технологические линии дезодорации используются для очистки подсолнечного масла после рафинации. Комплекс дезодорации обеспечивает удаление из растительного масла остаточных свободных жирных кислот, ароматических и дезодорирующих веществ, альдегидов и кетона, определяющих вкус и запах масла, нежелательных чужеродных соединений-полициклических ароматических углеводородов, пестицидов, токсичных продуктов-афлотоксинов.
Устройство и принцип работы линии дезодорации растительных масел
Оборудование для дезодорации изготавливается и комплектуется в двух разновидностях:
- периодического действия;
- для непрерывного производства.
Мы предлагаем к поставке линии дезодорации производительностью от 30 до 500 тонн в сутки (специальные дезодорирующие комплексы). Процесс может быть непрекращающимся либо периодическим.

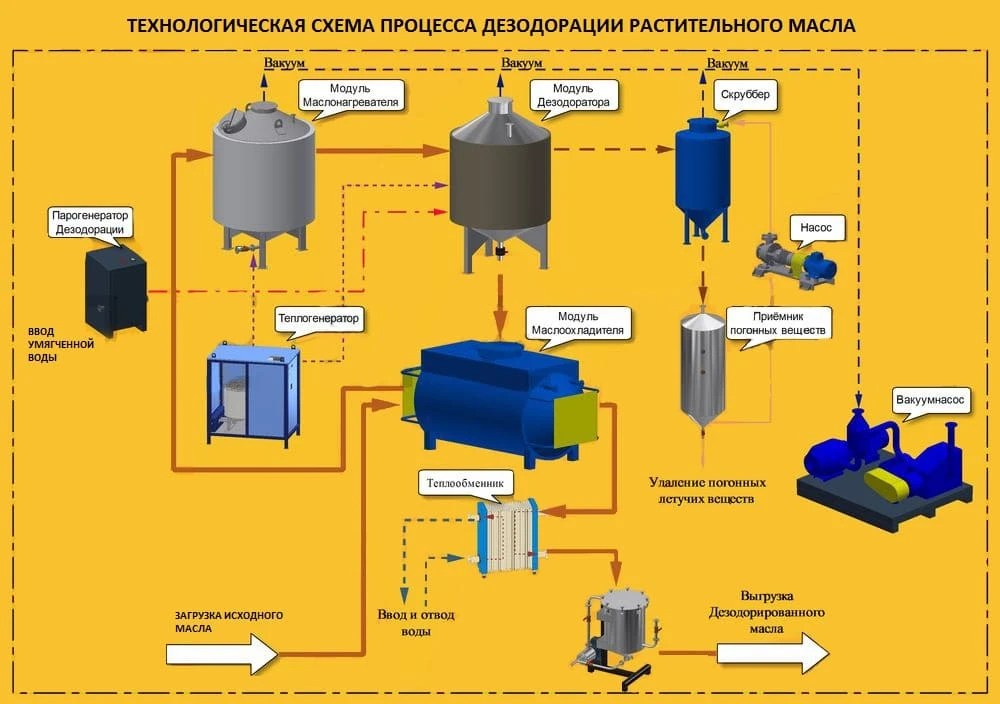

![](/upload/sprint.editor/c9d/x6tlne1i2ussvjq3x96rkwh5lkgoizyd/Схема 1.jpg)

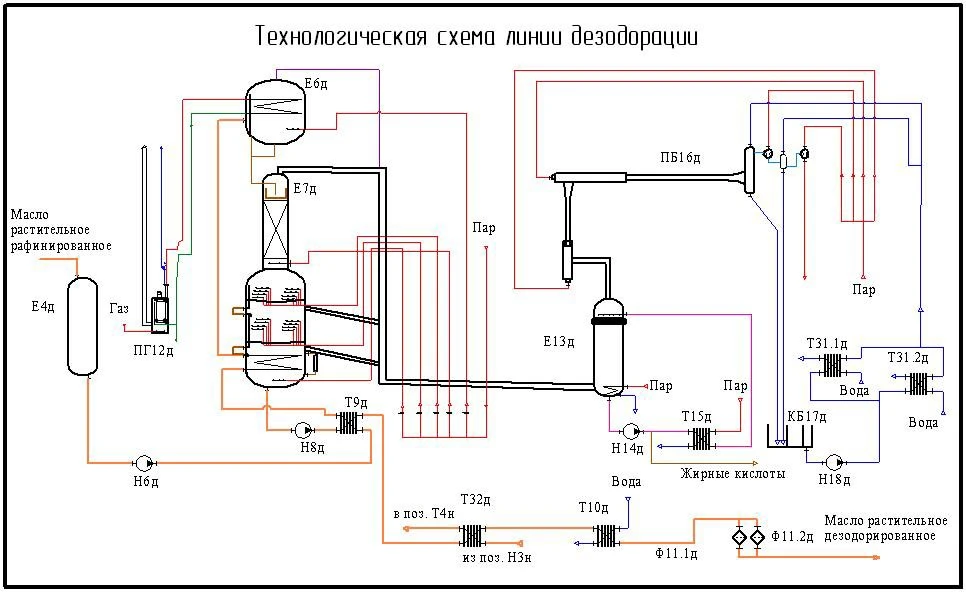

1 Этап. Очищенное и подготовленное масло подается в особой вакуумной системе через насос Н6д из резервуара Е4д через теплообменник Е9д, где происходит его нагрев. После этого, масло прогоняется через змеевики, находящиеся в нижнем отделении Е7д, где происходит прогрев, после продукт перекачивается в резервуар Е6д.
В вакууме Е6д происходит, нагрев масла до максимального показателя посредством паров высокого давления. Барботаж используется для удаления летучих органических веществ и увеличения теплообмена посредством острого пара. Образование пара происходит в генераторе пара замкнутого цикла ПГ12д. В них оно нагревается до температуры 190‒205 °С за счет охлаждения уже дезодорированного масла. Благодаря такой сложной системе нагрева, одораты отбираются максимально эффективно.
2 Этап. Нагретое масло отправляется в отсек дезодорации Е7д –емкость окончательного нагрева (нагревается до температуры 230‒245 °С паром высокого давления под вакуумом при барботаже острого пара для отгонки наиболее летучих компонентов), где с помощью специальной насадки образуется теплообменная площадь, которая формирует площадь массообмена, таким образом, позволяя маслу осуществлять контакт с паром посредством тонкой мембраны. Пар высокого давления генерируется в парогенераторе с замкнутым циклом.
С помощью такого метода происходит активизация вывода жирных кислот и прочих ненужных веществ. После этого, очищенное масло отправляется в отделы Е7д, где оно оказывается под влиянием нагрева, острого пара и вакуума. Вакуум состоит из блока Пб16д, множества ступеней и двух конденсаторов смешивания.
Нагретое масло поступает в секцию тонкой пленки дезодоратора. За счет развитой поверхности массообмена, создаваемой специальной насадкой, растительное масло контактирует с паром в тонкой пленке, что интенсифицирует удаление жирных кислот и других нежелательных компонентов, минимизирует расход пара.
3 Этап. После секции тонкой пленки масло проходит последовательно через 2 секции выдержки дезодоратора, в которых подвергается воздействию острого пара, высокой температуры и глубокого вакуума.
Все компоненты системы имеют высокий уровень прочности и рассчитаны на постоянное использование. Дезодорированное масло в нижней секции дезодоратора при барботаже острого пара охлаждается за счет нагрева входящего масла. Внизу Е7д происходит охлаждение масла. Продукт передается насосом Р8д из резервуара Е7д в теплообменник Т9д, где температура снижается. После этого, масло остужается с помощью воды в емкости Т10д, после чего, подается в фильтры Ф11д или Ф12д. После проведения всех этих операций, вещество отправляется на хранение. Охлажденное растительное масло прокачивается через один из полицейских фильтров и откачивается на хранение. Благодаря этой схеме, дезодоратор масла обеспечивает высокий уровень эффективности при сохранении всех полезных свойств этого продукта.
Вакуумная система представляет собой четырехступенчатый пароэжекторный блок с 2 конденсаторами смешения. Барометрическая вода собирается в барометрическом колодце откуда прокачивается через один из 2 теплообменников, в которых охлаждается оборотной водой из градирен. Охлажденная барометрическая вода подается вновь в конденсаторы пароэжекторных блоков.
4 Этап. Чтобы уменьшить количество загрязнений вакуума и колодца барометра, пары отправляются в скруббер Е12д, происходит конденсация жирных кислот. Насосом Е14д вещества перенаправляются в резервуар Е13, где охлаждаются водой. После, происходит движение кислот по контуру: Е13д-Н14д- Т15д-Е13 (скруббер — насос — теплообменник — скруббер), лишняя жидкость периодически удаляется и направляется в резервуар для хранения.
В нашей компании вы можете купить линии дезодорации, рафинации, винтеризации подсолнечного масла. Более детальные технологические особенности оборудования, а также цены и наличие можно узнать, позвонив по номерам телефонов, которые указаны в шапке сайта, или воспользовавшись формой обратной связи.
![](/upload/sprint.editor/87d/ok99hys65ati1siu1dd103mifv6quqkw/Схема 2.jpg)
Состав технологической линии
- Емкости из пищевой нержавеющей стали;
- Дезодоратор;
- Скруббер (конденсатор жирных кислот);
- Теплообменники;
- Насосы вакуумные;
- Насосы центробежные;
- Насосы консольные;
- Вакуумный коллектор;
- Охладитель жирных кислот;
- Шкафы управления;
- Запорная и предохранительная арматура.
Преимущества
- Достигаются наивысшие показатели качества масла;
- Максимально увеличивается срок хранения масла;
- Автоматическая система управления;
- Низкое потребление электроэнергии;
- Узлы, соприкасающиеся с продуктом выполнены из нержавеющей стали, имеют герметичную конструкцию;
- Экологически чистое производство.
