Консольная стойка поворотная для загрузки растительного масла

Назначение

Консольная стойка поворотная используется для загрузки растительного масла из емкостей для хранения в цистерны автотранспорта.

Характеристика

Консольная поворотная стойка - это специализированное оборудование, которое обеспечивает удобный и безопасный перенос жидкости. Такая конструкция позволяет направлять поток масла в нужную сторону и при необходимости менять направление загрузки.

Основные компоненты

• Консоль - имеет собственную опорную стойку с фундаментной плитой.
• Поворотная труба - сочленённый трубопровод с наливным наконечником для отпуска перекачиваемого растительного масла.
• Поворотный механизм - обеспечивает изменение направления наливного рукава. Угол поворота может варьироваться в зависимости от модели (например, от 180° до 360°).
• Тип привода (ручной или электрический) - поворот консоли осуществляется вручную с помощью тяги за цепь или поворот обеспечивает мотор-редуктор, управление может быть реализовано с пульта или с помощью радиоуправления.
• Наливной наконечник - может быть выполнен для открытого или герметичного налива. В случае герметичного налива наконечник может иметь форму конуса или крышки в зависимости от типа цистерн. Конус наконечника обычно съёмный.
• Система подключения -  включает штуцеры, фитинги или быстроразъёмные соединения для подключения шлангов или трубопроводов, по которым масло перекачивается из ёмкости в цистерну (масловоз).
• Материал конструкции - должен быть совместим с пищевыми жидкостями (растительными маслами). Используются нержавеющая сталь или другие коррозионностойкие материалы, разрешённые для контакта с пищевыми продуктами.

Исполнение

Консольная стойка поворотная предлагается в двух вариантах исполнения:

• Первый (базовая комплектация) - из нержавеющей стали AISI 304/316 (материал обладает высокой коррозионной стойкостью, прочностью, не влияет на качество продукта - совместим с пищевыми жидкостями, и легко поддаётся санитарной очистке).
• Второй (по запросу) – из оцинкованной стали и полимерных материалов (используются в узлах, не несущих высоких нагрузок (фитинги, уплотнения).

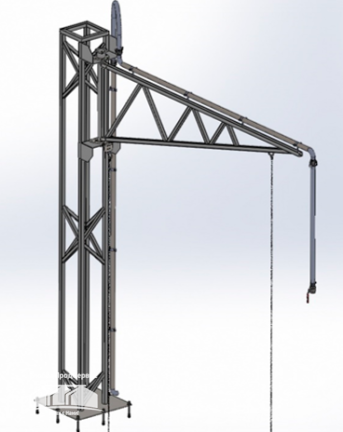

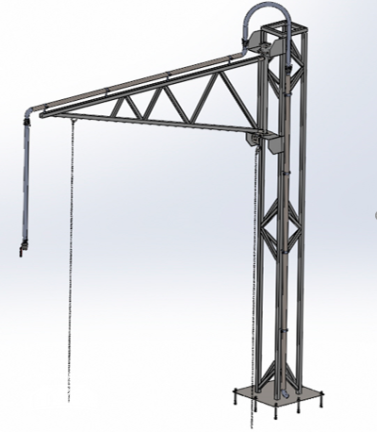

Общий вид и размеры

Оптимальные размеры консольной стойки для загрузки растительного масла зависят от нескольких факторов: объёма ёмкостей для хранения, типа цистерн, которые нужно обслуживать, требований к производительности, доступного пространства на площадке и других условий эксплуатации. Конкретные параметры должны определяться на этапе проектирования с учётом технических заданий и нормативных требований.

В качестве примера можно рассмотреть некоторые существующие модели стоек для раздачи масел, которые могут служить ориентиром:

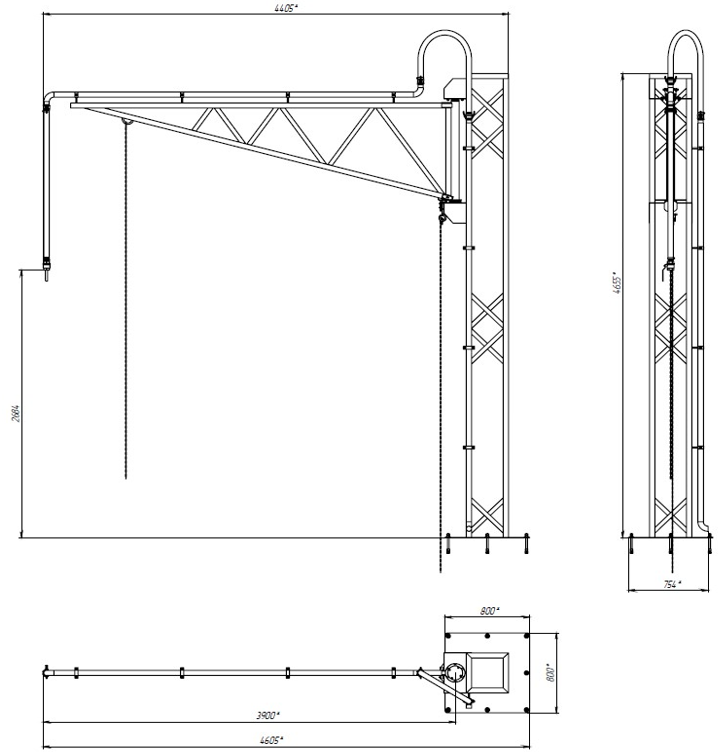

Габаритные размеры (ДхШхВ): 4405 × 754 × 4665 мм.

Консольная поворотная стойка оптимизирует процесс отгрузки растительного масла, обеспечивая скорость, точность, безопасность и соответствие пищевым стандартам. Её использование снижает эксплуатационные затраты и повышает надёжность работы участка перекачки.

Принцип работы

Принцип работы основан на сочетании механической конструкции, системы управления и подключения к источнику жидкости.

1. Консоль фиксируют в нужном положении с помощью уравновешивающих механизмов.
2. Оператор активирует систему (вручную, с помощью пульта управления или через автоматизированную систему). Жидкость начинает поступать по трубопроводу под давлением.
3. В ручном режиме оператор самостоятельно регулирует поток жидкости. В автоматизированных системах датчики уровня отслеживают заполнение цистерны. При достижении заданного уровня сигнал поступает на управляющее устройство, которое закрывает запорную арматуру (клапан, затвор) и прекращает подачу жидкости.
4. После заполнения цистерны консоль возвращают в исходное положение с помощью ручной лебедки или через дистанционное управление.

Преимущества

Консольная поворотная стойка - эффективное решение для перекачки растительного масла из ёмкостей хранения в автоцистерны, ключевые преимущества:

• Оперативность и удобство разгрузки - поворотный механизм позволяет поворачивать раздаточную консоль, при этом не нужно перемещать цистерну или саму стойку.
• Сокращение времени простоя транспорта - оператор быстро подключает шланг к люку цистерны и начинает перекачку.
• Эргономичность и безопасность:

- оптимальная высота раздачи масла снижает риск проливов и облегчает подключение шланга к люку цистерны
- устойчивая конструкция стойки с надёжным креплением к фундаменту исключает опрокидывание при работе
- конструкция спроектирована с запасом прочности - выдерживает вес шлангов, давления масла и динамические нагрузки.

• Надежность и долговечность.
• Точность и контроль процесса:

- опциональное оснащение датчиками уровня и автоматическими клапанами для предотвращения перелива
- снижение потерь масла за счёт герметичности и точности дозирования
- возможность установки расходомеров
- при необходимости интеграция с системой АСУ ТП для дистанционного управления и фиксации данных.

• Универсальность и гибкость применения:

- может работать с маслами разной вязкости (подсолнечное, рапсовое, соевое и др.) при подборе насоса и шланга
- подходит для разных типов ёмкостей (вертикальные/горизонтальные резервуары, баки).

• Срок эксплуатации - до 30 лет при правильном обслуживании
• Гарантия - 24 месяца

ПРОИЗВОДИТЕЛЬ: ГлобалПродСервис
