БИК анализатор сырья и продуктов переработки
Назначение средства измерений
Анализаторы зерна, зернопродуктов и комбикормов SupNIR (далее – анализаторы) предназначены для экспрессных измерений количественных показателей (массовой доли жира, белка, влаги, клейковины, золы) ряда пищевых продуктов, в том числе комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки.
Описание средства измерений
Принцип действия анализаторов основан на методе инфракрасной (ИК) спектроскопии отражения и пропускания в ближней ИК-области. При проведении анализа интенсивность оптического излучения по специальной программе методом многофакторного анализа пересчитывается в следующие показатели комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки: массовая доля белка, массовая доля влаги (влажности), массовая доля сырой клейковины, массовая доля жира, массовая доля золы и т.д.

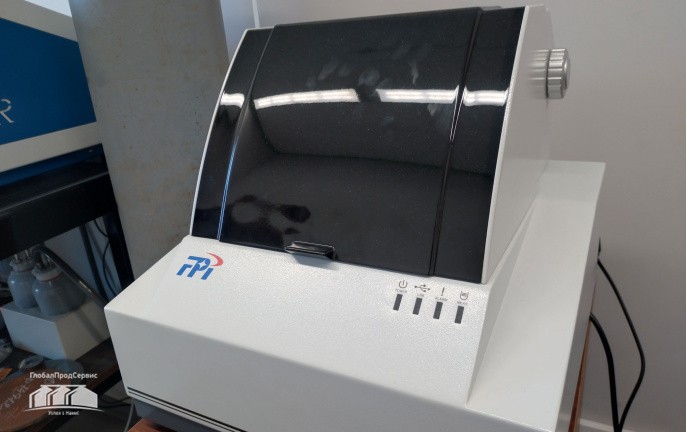

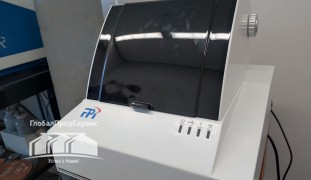

Конструктивно анализатор представляет собой лабораторный настольный прибор и состоит из следующих основных узлов:
- измерительный блок, включающий источник ИК-излучения (галогеновая лампа), полносканирующий монохроматор решетчатого типа; фокусирующая оптическая система; детектор из Арсенид-Галия-Индия;
- блок транспортировки образцов, предназначенный для размещения и перемещения (вращательного движения) кюветы с исследуемым образцом в потоке излучения;
- блок управления и обработки информации, включающий персональный компьютер.
Принцип работы
Анализ выполняется автоматически под управлением специализированного программного обеспечения RIMP, работающего в среде Windows на отдельном ПК. Процесс измерения включает следующие операции: оператор размещает кювету с пробой анализируемого материала на подставку под лампу анализатора и запускает анализатор с помощью программного обеспечения. Результаты анализа выводятся на экран ПК, с возможностью дальнейшего изучения, построения графиков, экспорта в Excel, PDF или могут быть переданы на периферийные устройства (принтер) при помощи интерфейса связи USB 2.0.
Анализатор предназначен для анализа образцов комбикормов, зерна, зернопродуктов, зернобобовых и масличных культур без предварительной пробоподготовки или после измельчения. Для анализируемых образцов предусмотрены кюветы для цельного зерна и для порошкообразного (размолотого) продукта. Специальный поворотный стол, на который устанавливается кювета для проб, обеспечивает многократное измерение образца в процессе анализа.
Анализаторы выпускаются в трех модификациях – SupNIR-2300, SupNIR-2720 и SupNIR-2750, различающихся спектральными диапазонами: анализаторы SupNIR-2300 и SupNIR-2720 работают в спектральном диапазоне от 1000 до 1800 нм, анализатор SupNIR-2750 – в спектральном диапазоне от 1000 до 2500 нм.
Характеристики
Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли жира, % |
от 3 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли жира, % |
± 1,2 |
|
Диапазон измерений массовой доли белка, % |
от 5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли белка, % |
± 0,7 |
|
Диапазон измерений массовой доли влаги, % |
от 4 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, % |
± 0,6 |
|
Диапазон измерений массовой доли сырой клейковины, % |
от 19 до 36 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли сырой клейковины, % |
± 3 |
|
Диапазон измерений массовой доли общей золы, % |
от 0,3 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли общей золы, % |
± 0,1 |
Основные технические характеристики
|
Наименование характеристики |
Значение для модификации |
||
|
SupNIR-2300 |
SupNIR-2720 |
SupNIR-2750 |
|
|
Параметры источника питания: - входное напряжение, В - частота, Гц |
220±22 50 |
||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
220 310 310 |
400 420 360 |
|
|
Масса, кг, не более |
11 |
18 |
|
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25
от 5 до 85 |
||
|
Средний срок службы анализаторов, лет, не менее |
5 |
||
Описание средства измерений
Принцип действия анализаторов основан на методе инфракрасной (ИК) спектроскопии отражения и пропускания в ближней ИК-области. При проведении анализа интенсивность оптического излучения по специальной программе методом многофакторного анализа пересчитывается в следующие показатели комбикормов, зерна, зернобобовых, масличных культур и продуктов их переработки: массовая доля белка, массовая доля влаги (влажности), массовая доля сырой клейковины, массовая доля жира, массовая доля золы и т.д.
Конструктивно анализатор представляет собой лабораторный настольный прибор и состоит из следующих основных узлов:
- измерительный блок, включающий источник ИК-излучения (галогеновая лампа), полносканирующий монохроматор решетчатого типа; фокусирующая оптическая система; детектор из Арсенид-Галия-Индия;
- блок транспортировки образцов, предназначенный для размещения и перемещения (вращательного движения) кюветы с исследуемым образцом в потоке излучения;
- блок управления и обработки информации, включающий персональный компьютер.
Анализ выполняется автоматически под управлением специализированного программного обеспечения RIMP, работающего в среде Windows на отдельном ПК. Процесс измерения включает следующие операции: оператор размещает кювету с пробой анализируемого материала на подставку под лампу анализатора и запускает анализатор с помощью программного обеспечения. Результаты анализа выводятся на экран ПК, с возможностью дальнейшего изучения, построения графиков, экспорта в Excel, PDF или могут быть переданы на периферийные устройства (принтер) при помощи интерфейса связи USB 2.0.
Анализатор предназначен для анализа образцов комбикормов, зерна, зернопродуктов, зернобобовых и масличных культур без предварительной пробоподготовки или после измельчения. Для анализируемых образцов предусмотрены кюветы для цельного зерна и для порошкообразного (размолотого) продукта. Специальный поворотный стол, на который устанавливается кювета для проб, обеспечивает многократное измерение образца в процессе анализа.
Анализаторы выпускаются в трех модификациях – SupNIR-2300, SupNIR-2720 и SupNIR-2750, различающихся спектральными диапазонами: анализаторы SupNIR-2300 и SupNIR-2720 работают в спектральном диапазоне от 1000 до 1800 нм, анализатор SupNIR-2750 – в спектральном диапазоне от 1000 до 2500 нм.
Метрологические и технические характеристики:
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли жира, % |
от 3 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли жира, % |
± 1,2 |
|
Диапазон измерений массовой доли белка, % |
от 5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли белка, % |
± 0,7 |
|
Диапазон измерений массовой доли влаги, % |
от 4 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, % |
± 0,6 |
|
Диапазон измерений массовой доли сырой клейковины, % |
от 19 до 36 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли сырой клейковины, % |
± 3 |
|
Диапазон измерений массовой доли общей золы, % |
от 0,3 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли общей золы, % |
± 0,1 |
Основные технические характеристики
|
Наименование характеристики |
Значение для модификации |
||
|
SupNIR-2300 |
SupNIR-2720 |
SupNIR-2750 |
|
|
Параметры источника питания: - входное напряжение, В - частота, Гц |
220±22 50 |
||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
220 310 310 |
400 420 360 |
|
|
Масса, кг, не более |
11 |
18 |
|
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25
от 5 до 85 |
||
|
Средний срок службы анализаторов, лет, не менее |
5 |
||
Преимущества оборудования
Прочная конструкция
Стабильное и надежное производство
Максимальная эффективность
Простота в эксплуатации
Простота обслуживания
Сэкономит место
Низкие эксплуатационные расходы
Длительный срок службы
