Обечайки и ролики

Назначение

Ролики или обечайки пресс-камеры - это вращающиеся элементы, которые сжимают и уплотняют исходный материал.

Ролик предназначен для того, чтобы поданное в камеру пресса-гранулятора сырье, затягивалось между вращающейся матрицей и прессующими роликами (вальцами) и продавливалось в радиальные отверстия матрицы, где под действием большого давления формируются гранулы.

Обечайка ролика обеспечивает его защиту от износа и повреждений, а также помогает удерживать ролик на месте и обеспечивает дополнительную прочность всей конструкции.

Характеристика

Ролик

Ролик (прессующий валец), как и матрица, входит в комплект пресса для производства гранулированных травяных, минеральных и рыбных комбикормов.

Ролик в сборе состоит из обечайки, вращающейся вокруг эксцентриковой оси (валу) на двух роликовых подшипниках, которые запрессовываются в обечайку.

• Ролик имеет большую площадь контакта с материалом, что позволяет более эффективно уплотнять и нагревать его.
• Ролики могут работать при больших давлениях, что обеспечивает получение более плотных и прочных гранул.

1. кольцо;
2. гайка;
3. крышка;
4. обечайка;
5. шайба стопорная;
6. уплотнительное кольцо;
7. манжета;
8. винт;
9. конический роликовый подшипник;
10. ось эксцентриковая.

Обечайка ролика

Обечайка ролика представляет из себя кольцо, изготовленное из стали.

Наружная поверхность изготавливается с продольными шлицами или равномерными цилиндрическими углублениями.

Внутренняя часть обечайки обработана для запрессовки вала с двумя подшипниками. Обечайки роликов изготавливаются с наружными диаметрами 180, 190, 195, 220, 310 мм.

• Обечайка ролика представляет из себя кольцо, изготовленное из стали. Наружная поверхность изготавливается с продольными шлицами или равномерными цилиндрическими углублениями. Внутренняя часть обечайки обработана для запрессовки вала с двумя подшипниками. Обечайки роликов изготавливаются с наружными диаметрами 180, 190, 195, 220, 310 мм.
• Обечайковые пресс-камеры могут работать при более низких температурах, что может снизить энергозатраты на процесс гранулирования.
• Пресс-камеры с обечайками обычно имеют более простую конструкцию и меньше движущихся частей, что делает их более надежными и долговечными.

Стандартные характеристики обечаек разных производителей

Обечайки к пресс-гранулятору ОГМ-1,5

Обечайки к пресс-гранулятору MUNCH

Обечайки к пресс-гранулятору ANDRITZ

Обечайки к пресс-гранулятору CPM 7930

Обечайки к пресс-гранулятору AMANDUS KAHL

Обечайки к пресс-гранулятору LA MECCANICA

Принцип работы

1. Исходный материал поступает в пресс-камеру через питатель.
2. Ролики начинают вращаться и сжимают материал между собой.
3. Материал уплотняется и нагревается, проходя между роликами.
4. Материал продолжает перемещаться вдоль обечайки, где подвергается дополнительному сжатию и нагреву. В результате материал спекается или плавится, образуя твердые гранулы.
5. Готовые гранулы удаляются из пресс-камеры через специальное устройство.

Преимущества

• Мы поставляем широкий ассортимент роликов и обечаек для всех марок грануляторов: MÜNCH, CPM, Andritz, Buhler, CLM, Van Aarsen, Salmatec, Amandus Kahl, Mechanika Nawrocki, Testmer, ZLSP, Технэкс, Грантех (ГТ-500, ГТ-520), Б6 ДГВ, ОГМ и других.
• Обечайки изготавливаются из износостойкой стали 40ХН, 40Х, 30ХН, 30ХГСА, 100Cr6, 20MnCr5. Процесс закалки обеспечивает максимальный срок службы и равномерный износ прессующей поверхности.

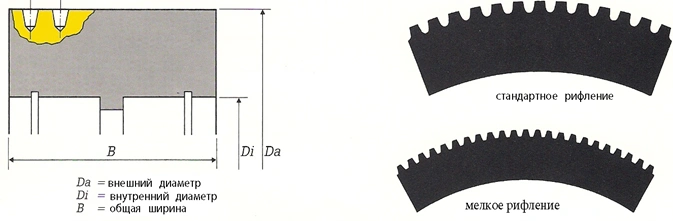

• Для заказа обечайки под индивидуальные параметры необходимо указать требуемые параметры либо предоставить чертеж:
  • Модель гранулятора
  • Диаметр наружный
  • Ширина общая
  • Ширина рабочей поверхности
  • Вид нарезки зуба

Инженеры-конструкторы нашего предприятия также могут разработать чертежи по образцу детали.
